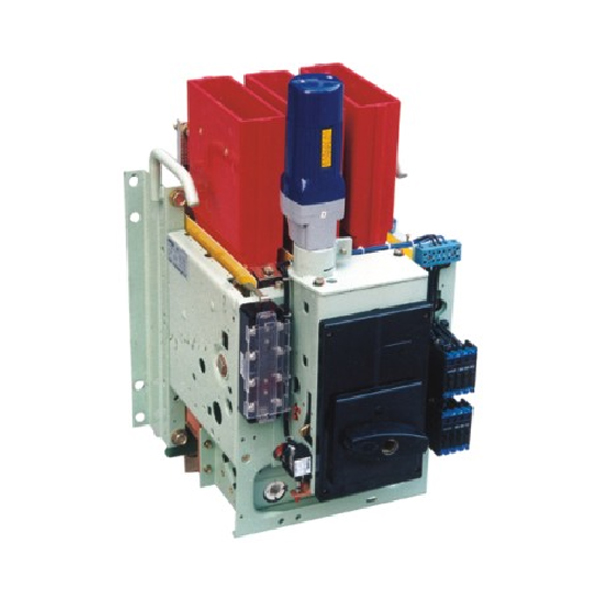

万能式断路器

DW17系列万能断路器适用于交流50Hz,额定电压至690V,额定电流至4000A的配电网络中,用来分配电能保护线路和电源设备(如发电机、电动机、整流装置等)免受过载,短路和欠电压等故障的危害。也能直接起动电动机,且具有选择性保护功能。在止常条件下可作为线路和电动机的不频繁起动之用。

主要结构及特点

DW17系列是一种可维护型的万能式断路器,采用立体布置形式,结构紧凑,零部件通用性强。安装方式分为:固定式和抽屉式二种。产品主要由框架、触头系统、操作机构、灭弧系统利各种独立安装的脱扣器等组成,该操作机构具有:止、侧面手动直接操作,手动快速操作,电动快速操作和电动机预储能带释能操作等五种形式。触头系统由于采用了弧触头,而其是先通后断,使断路器分断时的飞弧能有效的引到灭弧罩内,从而提高了产品的灭弧性能。

主要技术特点
