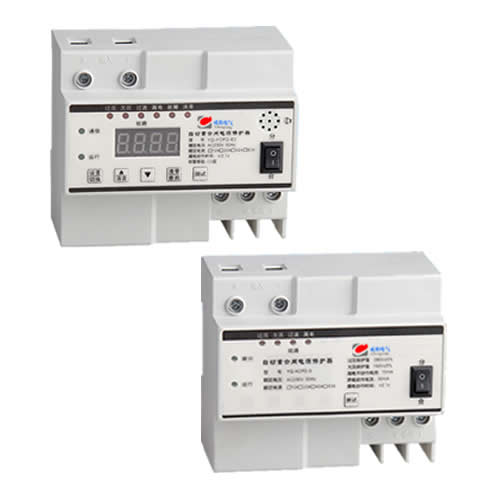

单相自动重合闸电源保护器

 自动重合闸电源漏电保护器适用于交流50Hz/60Hz,额定电流至63A线路中,作为线路及设备的过电 压、低电压、过流/短路、漏电等保护。适用于各种环境下的用电设备,如通信基站、直放站、视频监控、平安城 市、有线电视、数字电视、网络交换机、光端机、气象遥测站、地震监测台、 光伏并网箱、智能家居等场所。
功能:

○ 合闸前检测:自动重合闸电源保护器在合闸前对线路进行检测,输入过欠 压、漏电、短路,任一故障存在都不合闸,在事故发生前阻止了 事故的发生。

○ 过压保护:当输入端零火线间的电压大于280V或设置值时,本开关跳闸保护。

○ 欠压保护:当输入端零火线间的电压小于140V或设定值时,本开关跳闸保护。

○ 过流保护:当供电流大于或等于额定电流1. 15倍,出现持续3秒钟以上的过 电流时,本开关跳闸保护。

○ 短路保护:当供电电流大于等于3倍额定电流,本开关在0.1秒内保护动作, 跳闸切断供电。

○ 漏电保护:线路发生超过设定的漏电或人身触电时,自动重合闸电源保护 器在0. 1秒内断开,保证了人身安全。

○ 零线断开保护:外部零线松动或被剪断后,三相电压不平衡到一定值,保护器 分闸动作保护。

○ 断电时自动断开:线路断电时自动断开,重新来电后检测到供电正常则自 动合闸通电。

○ 智能漏电识别:在合闸前自动检测供电线路电压、零线断开等,任何故障 存在,则拒绝合闸供电。

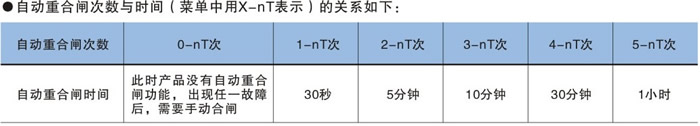

○ 自动重合闸:上述故障发生跳闸后,一定时间间隔后自动重新合闸通电。

○ 自动保存跳闸信息:自动保存跳闸时的各种信息,包括跳闸时间、跳闸类 型(原因)、电压、电流、漏电电流等信息。为故障分析提供依据。

○ 声光故障报警:上述保护断开的同时,不同的指示灯亮,指示相应的故障 类型,同时声音报瞀声响。

○ 远程监控:具有RS485接口,方便与现有系统设备相连,实现远程监控。 可通过软件实时查看电压、电流、漏电电流、 跳闸次数、跳闸类型(原因)、 报警总数、开关状态等数据。

主要技术参数 Main technical parameters

○ 额定电压:AC220V   50/60HZ;

○ 额定输出电流:IN≥□10A   □20A   □45A   □63A

○ 漏电保护设定范围:10~90mA

○ 过压保护设定范围:AC220-280V

○ 欠 压保护设定范围:AC145~220V

○ 过流保护设定范围:1A~63A

○ 短路保护电流:≥3In

○ 本机功耗: <3w

○ 工作 电压范围:AC140V~320V

○ 漏电保护动作时间:≤0.1S

○ 过压保护动作时间:2~5S

○ 过压保护动作时间:2~5S

○ 过流保护动作时间:2~5S

○ 短路保护动作时间:在0.1S

○防雷性能: 在L-N间加1.2/50us(8/20us)组合波,2kV不产生误动作,6kV不损坏

○ 实时电流、电压、漏电流显示误差:≤5%

○ 最大故障信息保存 个数:9999

○ 通信波特率: Rs485 9600

○ 通信地址范围 :1~247

●工作环境条件:

○ 温度:-20℃~55℃

○ 贮存温度:-45℃~80℃

○ 湿度:≤95%Rh

○ 大 气压力:70kPa~106kPa

○ 体积:106×92×70mm
