电能表外置断路器

HTM3C型电能表外置塑壳断路器是具有过载保护、短路保护、过压保护、欠压保护、缺相保护、自动重合闸、通讯功能的综合智能化塑料外壳式断路器。适用于配电变压器低压侧相四线中性点直接接地(TT)的低压电网,用来对人身触电危险提供间接接触保护,也可用来对线路或用设备的过电流、短路、欠电压、过电压、缺相等进行保护以及剩余电流保护功能。

该断路器具有体积小、安装使用方便、动作值固定分档可调、操作简单等特点,能适用各地用户、各种环境需求,特别适合国家城农网JP柜改造或新建项目。

符合标准:GB/T14048.2,并符合O/GDW11421-2015控制功能的部分要求。

工作条件

环境温度:除满足-5℃~+40℃国标要求的温度范國外,还可在-25℃~+70℃等极限环境温度下可靠运行。

最高温度为40℃时,空气的相对湿度不超过50%,最湿月的月平均最低温度不超过25℃时该月的月平均最大相对湿度不超过90%,日平均最大相对湿度不超过95%,并考虑到因温度变化发生在产品表面上的凝露。

安装地点的海拔不超过2000米,在高海拔地区应降容使用,建议每升高海拔1000米,降低容量10%。

污染等级:3级

安装类别:安装场所的外磁场在任何方向不超过地磁场的5倍;无爆炸性、腐蚀性气体;无雨雪侵袭;干燥、通风。

特点

多功能:具有长延时、短延时和瞬时三段保护以及剩余电流保护功能外,还具有过压保护欠压保护、缺相保护、自动重合闸、通讯等功能。可显示负荷电流、三相电源电压、电网剩余动作电流等参数;可进行跳类型(过载、欠压、剩余电流、过压、缺相)识别、显示并可存储、查询、删除。

小体积:集剩余电流保护过电流保护、自动重合闸功能于一体,体积小、功能全,较市场常规类产品体积减小20%,可减小产品在柜内的安装空间。

易操作:人机界面友好,按键操作简便。

智能化:采用高性能32位ARM微处理器,实时进行信号处理和智能控制。可通讯:485通讯接口,可与上位机通讯,实现四遥功能,可记录和查询引起跳闸的相序、原因和跳闸的时间等详细数据;多种通讯协。

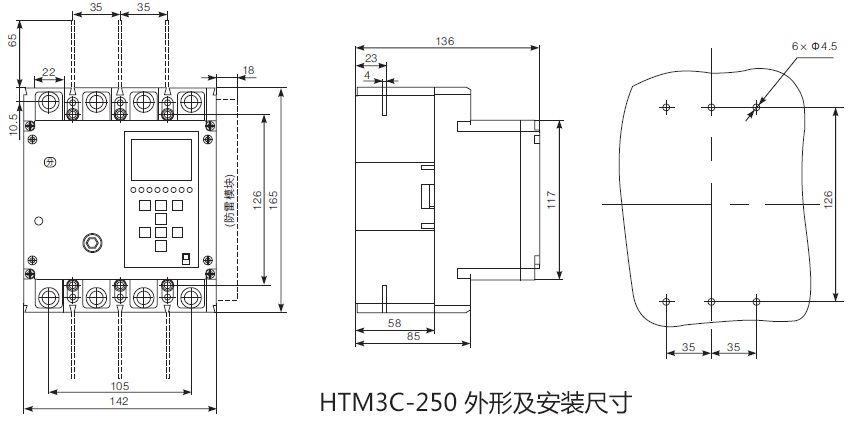

外形及安装尺寸
