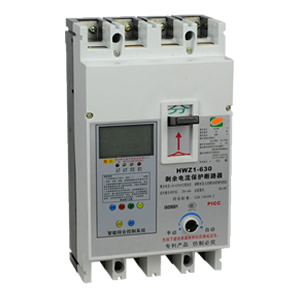

630A剩余电流动作断路器

630A剩余电流保护断路器(以下简称断路器)是本公司研究的不仅具有我国第四代低压电器产品要求的所有功能,还具有可按变压器容量或实际负荷需求调整设定过载保护值,且具有自动跟踪剩余电流功能。还可通过RS—485通信接口进行远程遥控、遥调、遥测和遥信。并且适应我国城乡安全用电实际环境而研制开发的新一代智能剩余电流保护断路器。
产品符合GB14048.2—2008、GB6829和Q/GDW614-2011等标准。
二、主要功能及特点
1. 使用范围
产品主要适用于三相四线中性点直接接地的低压电网。额定电压至660V。额定电流至630A。对线路(或配电台区)和用电设备(如电力变压器、电动机等)的接地故障、过流、短路、过压、欠压、断相和电源测断零等进行保护。
2. 主要功能
2.1 剩余电流
a. 断路器输出线路出现剩余电流并达到设定档位时。在设定时间内分闸动作。20~60s内自动重合闸一次,合闸5s内再次剩余电流动作,则分闸自锁。带故障排除后需手动或按键合闸。
b. 可对在晴雨天交替变化时的剩余电流进行自动跟踪,并升或降剩余电流动作值档位,当线路和用电设备发生危险对地剩余电流时,智能控制器可在检测较小的动作值档位下动作。实现了智能自动设置剩余电流值,随时查询显示的当前执行档位值。有利于雨季时,较大剩余电流保护的投运率和可靠性,解决了使用管理者难以对保护装置进行合理的设定档位,减少频繁跳闸难题。
c. 在不允许剩余电流动作的场所,可设置剩余电流报警档位,此时显示屏只会显示剩余电流值,漏电指示灯闪烁,但不执行剩余电流的动作分闸。
2.2 过、欠压
断路器输入端任一相电压超过或低于设置的电压档位时,过压会在0.5s内分闸保护,欠压会在5s内分闸保护;欠压会在5s内分闸保护。在输入端电压恢复后,断路器自动合闸。
2.3 过流、短路
a. 以壳架等级电流执行负载过流分闸保护;也可设置断路器壳架等级电流以下的过载保护动作电流值执行负载过流分闸保护。不再执行自动分闸指令。
b. 以壳架等级电流执行负载短路电流分闸保护;也可设置断路器不同短路电流的速断电流值执行短路电流分闸保护,不再执行自动合闸指令。
2.4 断相、断零
a. 断路器输入端任何一相低于50V时,可在5s内分闸保护,且无自动重合闸。
b. 断路器输入端零线断开后,三相电压不平衡达到一定值后分闸保护,恢复后自动合闸。
2.5 远程控制
a. 可以通过断路器上的无源一组转换触头的形式输出至需要场合,达到远程监控分合状态和控制分合。
b. 与预付费电能表配合达到欠费自动分断和交足电费自动合闸。
c.断路器装有RS—485通信接口,直接与电脑进行通讯,达到远程调整参数或下载故障参数和记录。
3. 主要特点
3.1 具有热、电磁式和电子式双重保护。
3.2 显示各种当前分合动作信息,可实时显示三相电压值、三相负载电流值和剩余电流值。
3.3 采用中文循环显示,直观反映各故障类型、故障跳闸次数及各类参数,无需再查各类参数的代码意义。
3.4 各类保护功能的参数根据需要可任意设置。
3.5 具有剩余电流、过载电流和短路电流选择性保护功能。
3.6 产品体积小,结构紧凑,比市场现有同类产品体积减少约有20%,在狭小的电表箱内也可以安装。
产品符合GB14048.2—2008标准,GB6829标准。
